电动闸阀

一、Z941H电动闸阀概述：

Z941H电动闸阀主要产品广泛应用于水利、建筑、消防、电力、环保、石油、化工、医药等各个领域。主要用途高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa, 工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。

操作方式有：手动、齿轮传动、电动、气动等。 DN50～600mm应用规范设计与制造GB/T12234 连接端尺寸结构度GB/T12221 法兰尺寸JB79 检验与试验 JB/T9092 材料：碳钢不锈钢 Z941H电动闸阀结构与特点 1、选材考究符合国内外相关标准，材料的全面质量高。

1、闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

2、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。

3、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。

4、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

Z941H电动闸阀主要特点及用途

1、结构紧凑、设计合理、阀门刚性好，阀门通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔性石墨填料板、密封可靠、操作轻便灵活。
4、驱动方式分手动、电动、气动、齿轮传动、结构形式；弹性楔式单阀、刚性楔式单阀板和双闸板型式。
5、广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。

Z941H电动闸阀设计、制造标准
1．设计制造按GB/T 12234-89
2、结构长度按GB/T 12221-89
3、法兰连接尺寸按：JB/T 79-94
4、阀门检查和试验按GB/T 13927-92
Z941H电动闸阀主要性能规范

公称压力(MPa)	试验压力(MPa)
公称压力(MPa)	壳体	密封(液)	密封(气)	上密封
1.6	2.4	1.76	0.6	1.76
2.5	3.8	2.75	0.6	2.75
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.04	0.6	7.04
10.0	15.0	11.0	0.6	11.0
16.0	24.0	17.6	0.6	17.6

Z941H电动闸阀适用范围

壳体材料	适用介质	适用温度（℃）
碳素钢(C型)	水、蒸汽、油品	≤425
铬镍钛钢(P型)	硝酸类	≤200
铬镍钼钛钢(R型)	醋酸类	≤200
铬钼钢(I型)	水、蒸汽、油品	≤550

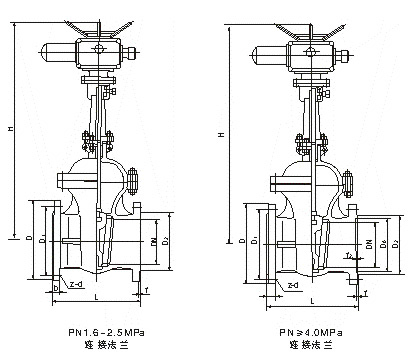

Z941H电动闸阀主要连接及外形尺寸(PN16)

公称通径DN(in)	主要外形尺寸及连接尺寸(mm)								电动装置型号
公称通径DN(in)	L	D	D1	D2	b	f	z-Φd	H	电动装置型号
Z940、Z941、Z942
40	200	145	110	85	16	3	4-Φ18	595	ZB15
50	250	160	115	100	16	3	4-Φ18	653	ZB15
65	265	180	145	120	18	3	4-Φ18	665	ZB15
80	280	195	160	135	20	3	8-Φ18	725	ZB15
100	300	215	180	155	20	3	8-Φ18	787	ZB15
125	325	245	210	185	22	3	8-Φ18	806	ZB20
150	350	280	240	210	24	3	8-Φ23	955	ZB20
200	400	335	295	265	26	3	12-Φ23	1105	ZB40
250	450	405	355	320	30	3	12-Φ25	1343	ZB40
300	500	460	410	375	30	3	12-Φ25	1516	ZC45
350	550	520	470	435	34	4	16-Φ25	1678	ZC45
400	600	580	525	485	36	4	16-Φ30	1849	ZC90
450	650	640	585	545	38	4	20-Φ30	1937	ZC90
500	700	705	650	608	42	4	20-Φ34	2234	ZC120
600	800	840	770	718	46	5	20-Φ41	2432	ZC180
700	900	910	840	788	48	5	24-Φ41	2489	ZC250
800	1000	1020	950	898	50	5	24-Φ41	2643	ZC350
900	1100	1125	1050	998	52	5	28-Φ41	2945	ZC500
1000	1200	1255	1170	1110	54	5	28-Φ42	3083	ZC500
1200	1350	1485	1390	1325	56	5	32-Φ48	3382	ZC800
1400	1500	1685	1590	1525	58	5	36-Φ48	3718	ZC1000

Z941H电动闸阀主要连接及外形尺寸(PN25)

公称通径DN(in)	主要外形尺寸及连接尺寸(mm)								电动装置型号
公称通径DN(in)	L	D	D1	D2	b	f	z-Φd	H	电动装置型号
Z940、Z941、Z942
40	200	145	110	85	18	3	4-Φ18	595	ZB15
50	250	160	125	100	20	3	4-Φ18	653	ZB15
65	265	180	145	120	22	3	8-Φ18	665	ZB15
80	280	195	160	135	22	3	8-Φ18	725	ZB15
100	300	230	190	160	24	3	8-Φ23	787	ZB20
125	325	270	220	188	28	3	8-Φ25	902	ZB20
150	350	300	250	218	30	3	8-Φ25	955	ZB20
200	400	360	310	278	34	3	12-Φ25	1105	ZB40
250	425	425	370	332	36	3	12-Φ30	1343	ZB40
300	450	485	430	390	40	4	12-Φ30	1516	ZC60
350	550	550	490	448	44	4	16-Φ30	1678	ZC60
400	600	610	550	505	48	4	16-Φ34	1849	ZC90
450	650	660	600	555	50	4	16-Φ34	1937	ZC90
500	700	730	660	610	52	4	20-Φ34	2234	ZC120
600	800	840	770	718	56	5	20-Φ41	2432	ZC180
700	900	955	875	815	60	5	20-Φ41	2489	ZC250
800	1000	1070	990	930	64	5	24-Φ48	2643	ZC350

Z941H电动闸阀主要连接及外形尺寸(PN40)

公称通径DN(in)	主要外形尺寸及连接尺寸(mm)										电动装置
公称通径DN(in)	L	D	D1	D2	D6	b	z-Φd	f	f2	H	电动装置
Z940、Z941、Z942
40	200	145	110	85	76	18	4-Φ18	3	4	617	ZB15
50	250	160	125	100	88	20	4-Φ18	3	4	665	ZB15
65	280	180	145	120	110	22	8-Φ18	3	4	680	ZB15
80	310	195	160	135	121	22	8-Φ18	3	4	752	ZB15
100	350	230	190	160	150	24	8-Φ23	3	4.5	846	ZB20
125	400	270	220	188	176	28	8-Φ25	3	4.5	908	ZB20
150	450	300	250	218	204	30	8-Φ25	3	4.5	1087	ZB40
200	550	375	320	282	260	38	12-Φ30	3	4.5	1243	ZB40
250	650	445	385	345	313	42	12-Φ34	3	4.5	1429	ZC45
300	750	510	450	408	364	46	16-Φ34	4	4.5	168	ZC60
350	850	570	510	465	422	52	16-Φ34	4	5	1738	ZC90
400	950	655	585	535	474	58	16-Φ41	4	5	1897	ZC120
450	1050	680	610	560	524	60	20-Φ41	4	5	2104	ZC180
500	1150	755	670	612	576	62	20-Φ48	4	5	2401	ZC180

Z941H电动闸阀主要连接及外形尺寸(PN64)

公称通径DN(in)	主要外形尺寸及连接尺寸(mm)										电动装置
公称通径DN(in)	L	D	D1	D2	D6	b	z-Φd	f	f2	H	电动装置
Z940、Z941、Z942
50	250	175	135	105	88	26	4-Φ23	3	4	667	ZB15
65	280	200	160	130	110	28	8-Φ23	3	4	685	ZB15
80	310	210	170	140	121	30	8-Φ23	3	4	748	ZB20
100	350	250	200	168	150	32	8-Φ25	3	4.5	845	ZB20
125	400	295	240	202	176	36	8-Φ30	3	4.5	920	ZB20
150	450	340	280	240	204	38	8-Φ34	3	4.5	1009	ZB40
200	550	405	345	300	260	44	12-Φ34	3	4.5	1253	ZC60
250	650	470	400	345	313	48	12-Φ41	3	4.5	1449	ZC60
300	750	530	460	412	361	54	16-Φ41	4	4.5	1867	ZC90
350	850	595	525	475	422	60	16-Φ41	4	5	1913	ZC120
400	950	670	585	525	474	66	16-Φ48	4	5	2017	ZC180
500	1150	800	705	640	576	70	20-Φ54	4	5	2459	ZC250
