铠沃阀门详细解析弄清楚控制阀故障状态，确保装置故障安全！

日期：2019-07-19 来源：

铠沃阀门公司是上海市优质气动薄膜调节阀厂家,多年的气动薄膜调节阀设计制造经验.每台气动薄膜调节阀出厂都附有产品检验报告,让您购买使用更放心.

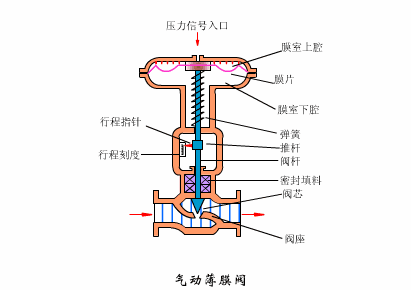

本文仅讨论气动薄膜调节阀，单作用气动切断阀的故障位置，在控制阀选择时，从“故障安全”角度，合理确定故障位置，以保护设备、人员安全，按工艺要求，当故障发生，使控制阀处于全开、全开或保位，是有效保证装置在故障情况下安全措施之一。

阀门小知识

■失气-安全：是指当驱动能源失去时，会使得阀门截流元件会在全开、全关、或留在上一次的位置，任何一个位置都是出于保护工艺过程到一个安全状态；

■失气-关闭：是指当驱动能源失去时，阀门截流元件趋于关闭位置；

■失气-打开：是指当驱动能源失去时，阀门截流元件趋于打开位置；

■故障位置：阀门在失去驱动的动力后，规定阀门所处的位置，即仪表风（失去气源）或电磁阀供电故障[对于得电开的电磁阀适用，对于得电关的电磁阀不适用）时阀门的动作。

下面分三种情况分析阀门故障位置：

调节阀在失去气源、气源压力<工作压力或失去电源（无24V供电，输出电流<4mA或>20mA）位置有以下三种情况：

FC（Failed Close即故障关，气开阀）—气源丢失，阀门处于关闭位置

FO（Failed Open 即故障开，气关阀）—气源丢失，阀门处于打开位置

FL（Failed Lock 即故障保位） —故障保持，阀门保持故障前位置

调节阀配套气罐的情况下（根据气罐容量、气罐和气缸内气体消耗完成），阀门位置应有以下两种情况：

FLC—气源丢失，阀门保位但趋于关闭，阀门最终处于关闭位置（气缸中气体消耗完）

FLO—气源丢失，阀门保位但趋于打开，阀门最终处于打开位置（气缸中气体消耗完）

调节阀或开关阀（配电磁阀），阀门位置有以下几种情况：

FC—气源丢失或电磁阀失电，阀门处于关闭位置

FO—气源丢失或电磁阀失电，阀门处于打开位置

AFL—气源丢失（电磁阀未失电），阀门保位

EFC—电磁阀失电，阀门处于关闭位置

EFO—电磁阀失电，阀门处于打开位置
